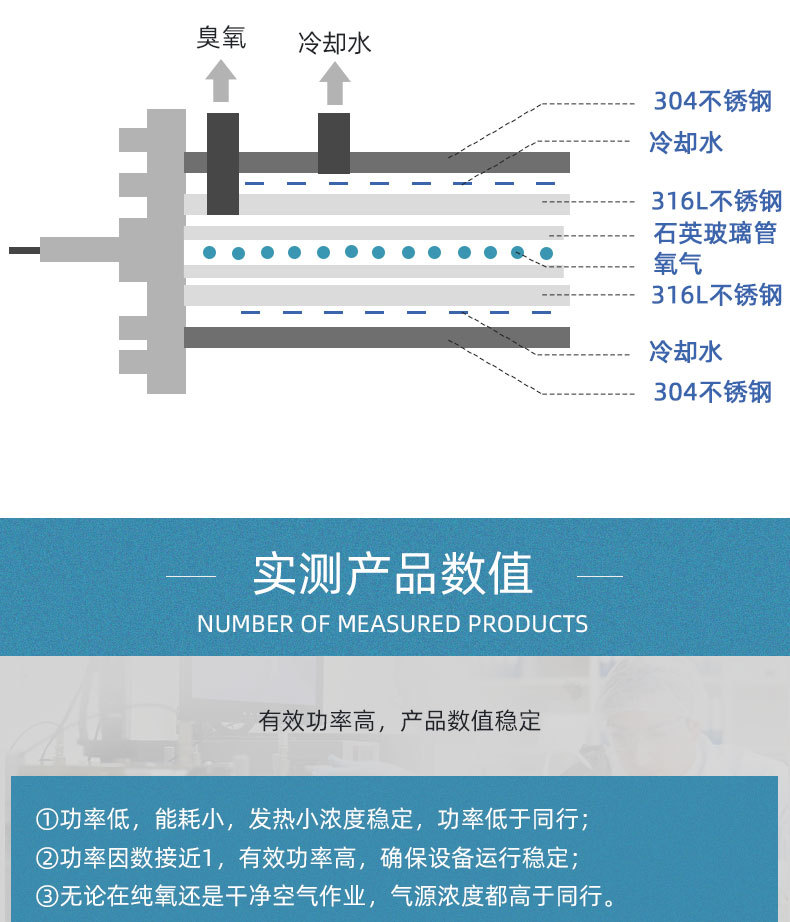

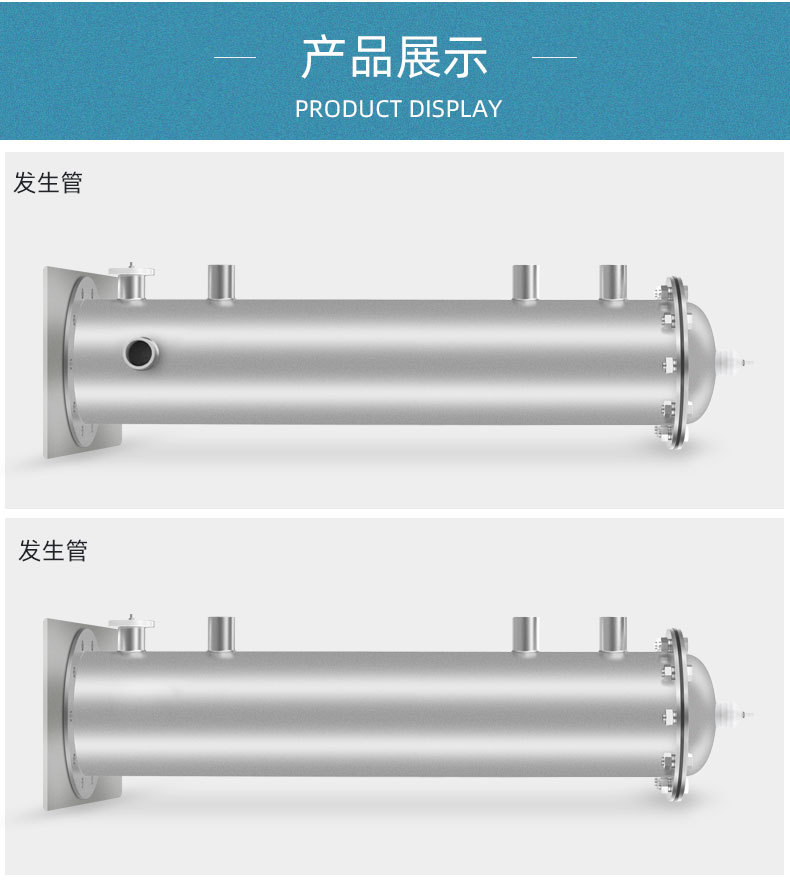

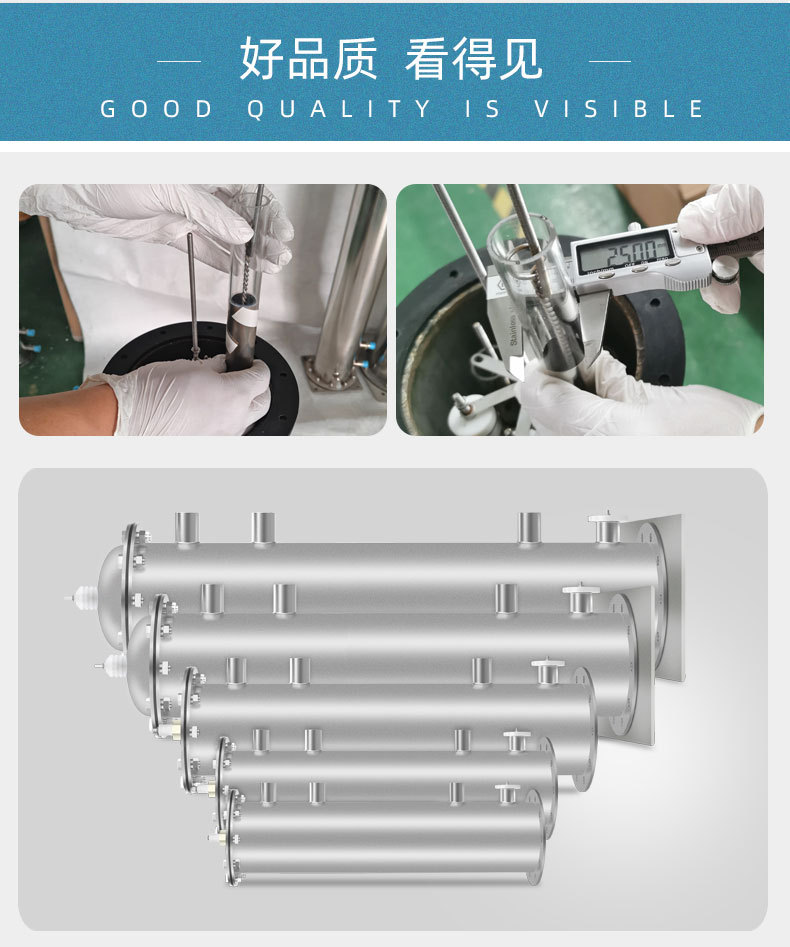

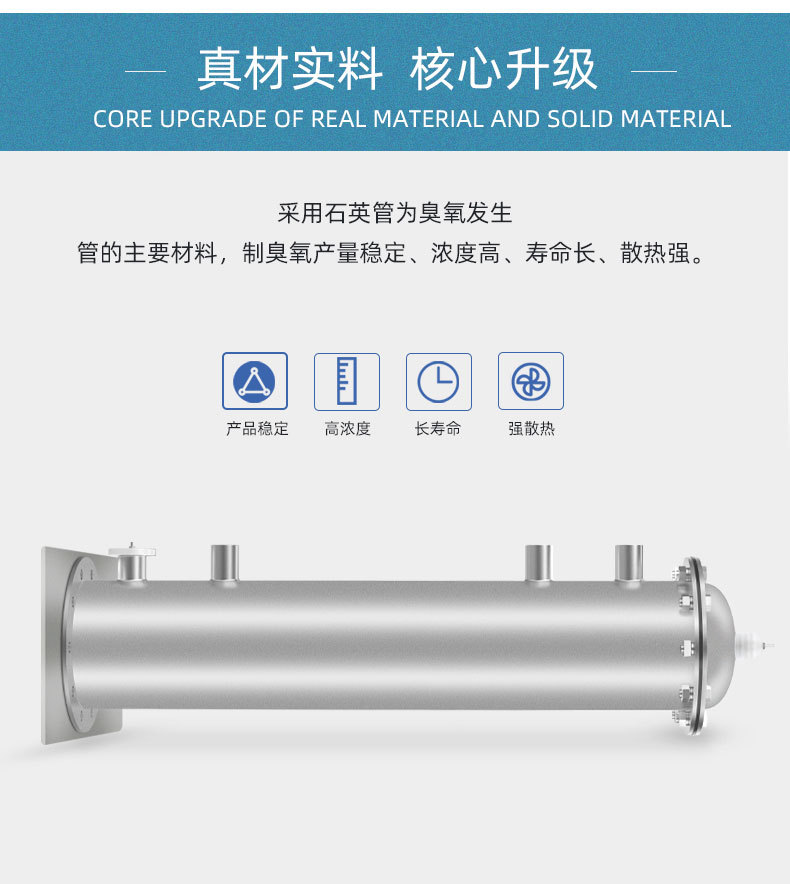

水冷型臭氧發生管（自主研發）
①蜂窩管壁
管壁外層為冷卻水，內層為放電室
②內層放電
采用多根石英管放電，臭氧濃度更高更穩定
③外層水冷
水冷卻系統，迅速散熱，使臭氧更加穩定，確保設備24小時正常運行
④進/出水口
⑤回水觸點
⑥進/出氣口
|

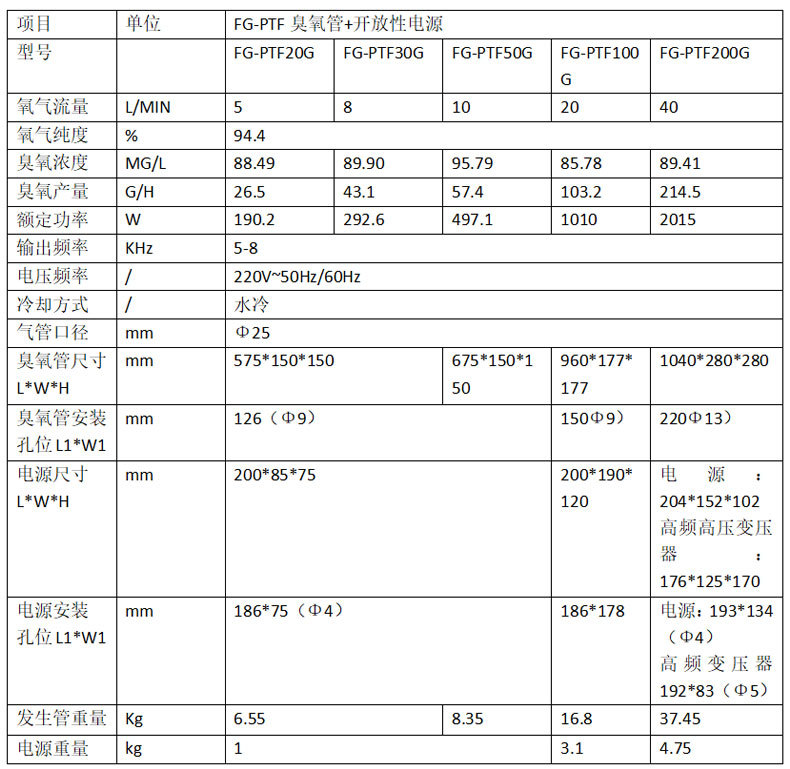

項目 |

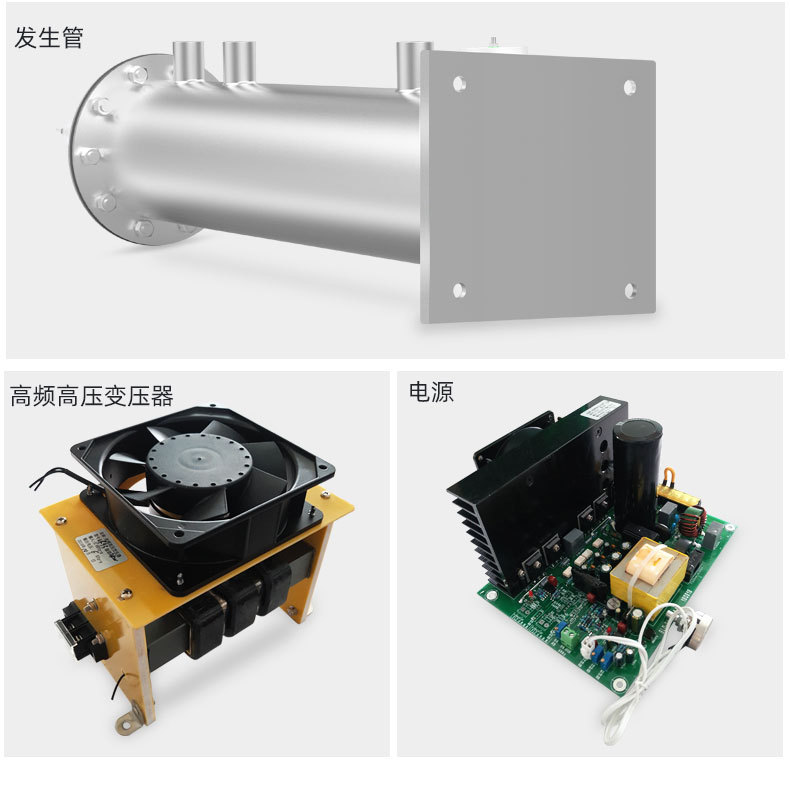

FG-PTF 臭氧管+開放性電源 |
||||
|
型號 |
FG-PTF20G |
FG-PTF30G |
FG-PTF50G |
FG-PTF100G |
FG-PTF200G |
|
氧氣流量L/MIN |
5 |
8 |
10 |
20 |
30 |
|
氧氣純度% |
94.4 |
||||
|

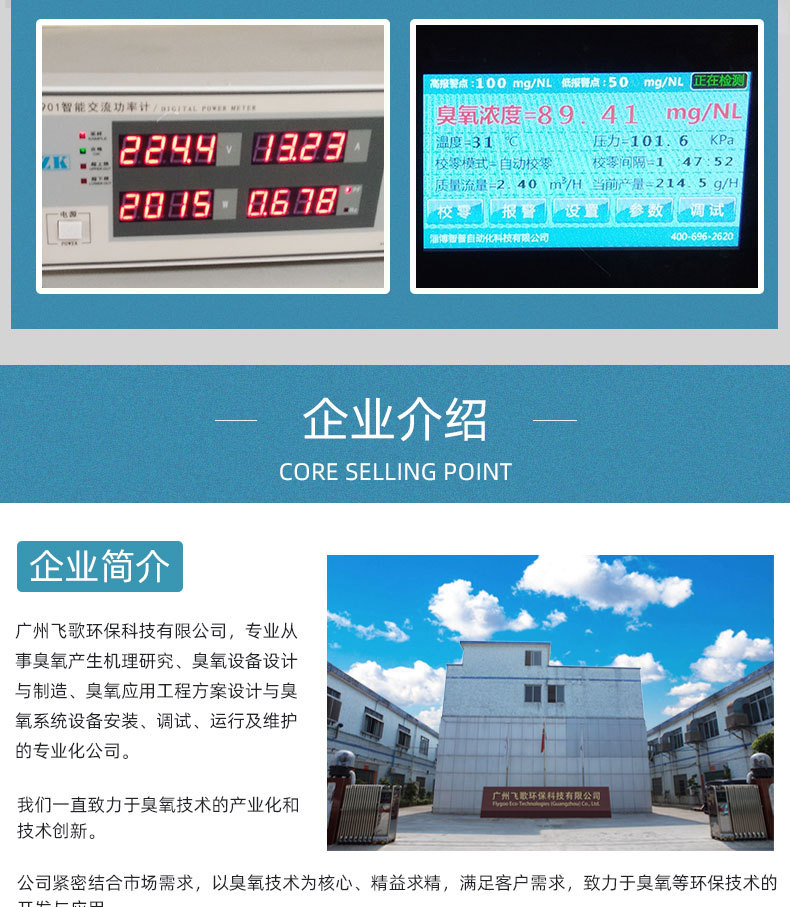

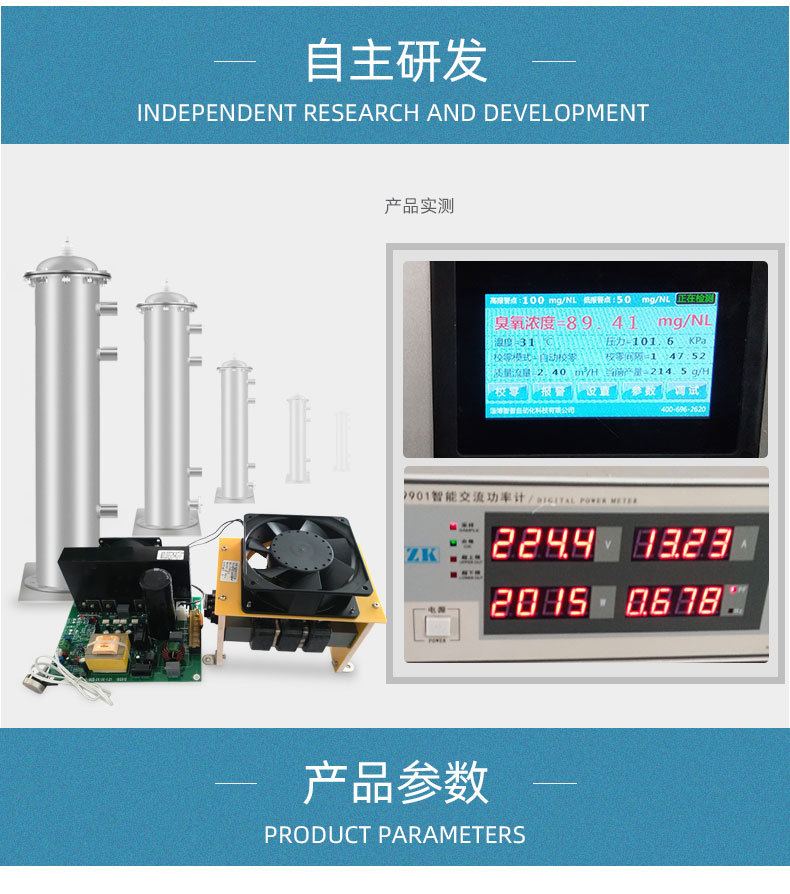

臭氧濃度MG/L |
88.49 |
89.90 |
92.13 |
85.78 |
89.41 |
|
臭氧產量G/H |
26.5 |
43.1 |
55 |
103.2 |
214.5 |
|
額定功率w |
190.2 |
292.6 |
480.2 |
1010 |
2015 |
|
輸出頻率KHz |
5-8 |
||||
|
電壓頻率 |
AC220V-50Hz/60Hz |
||||
|
冷卻方式 |
水冷 |
||||
|
氣管口徑mm |
25 |
||||
|

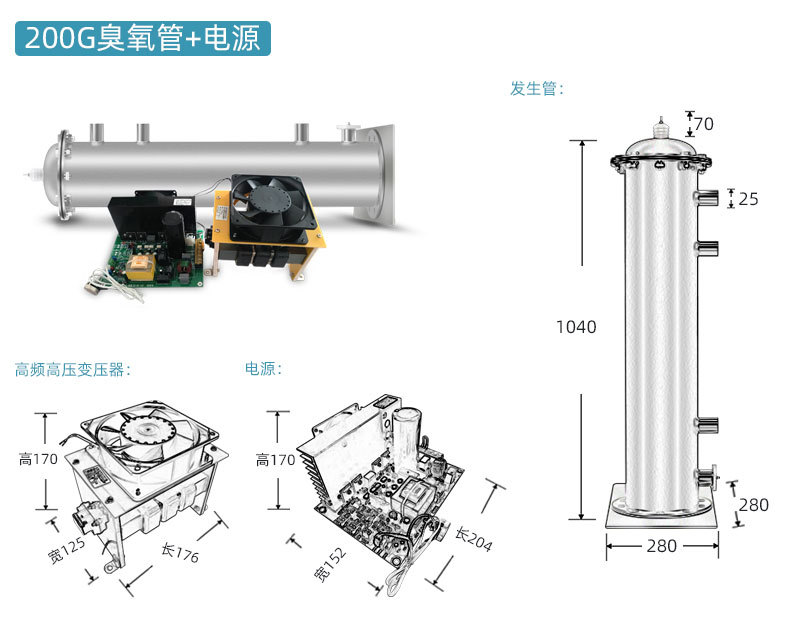

臭氧管尺寸L*W*H |
575*150*150mm |
675*150*150mm |
960*177*177mm |
1040*280*280mm |
|
|
臭氧管安裝孔位L1*W1 |
126（9） |
150（9） |
220（13） |
||
|
電源尺寸L*W*H |
200*85*75mm |
200*190*120mm |
電源：204*152*102 變壓器：176*125*170 |
||
|
電源安裝孔位L1*W1 |
186*75（4） |
186*178 |
電源：193*134（4） 變壓器：192*83（5） |
||
|
發生管重量kg |
6.55 |
8.35 |
16.8 |
37.45 |
|
|
電源重量kg |
1 |
3.1 |
4.75 |
||
