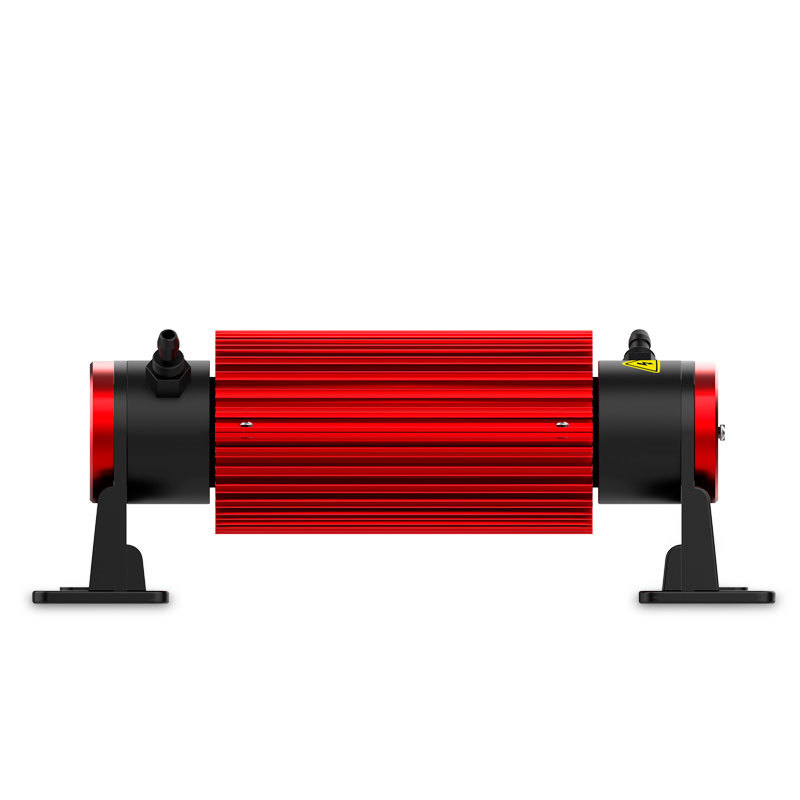

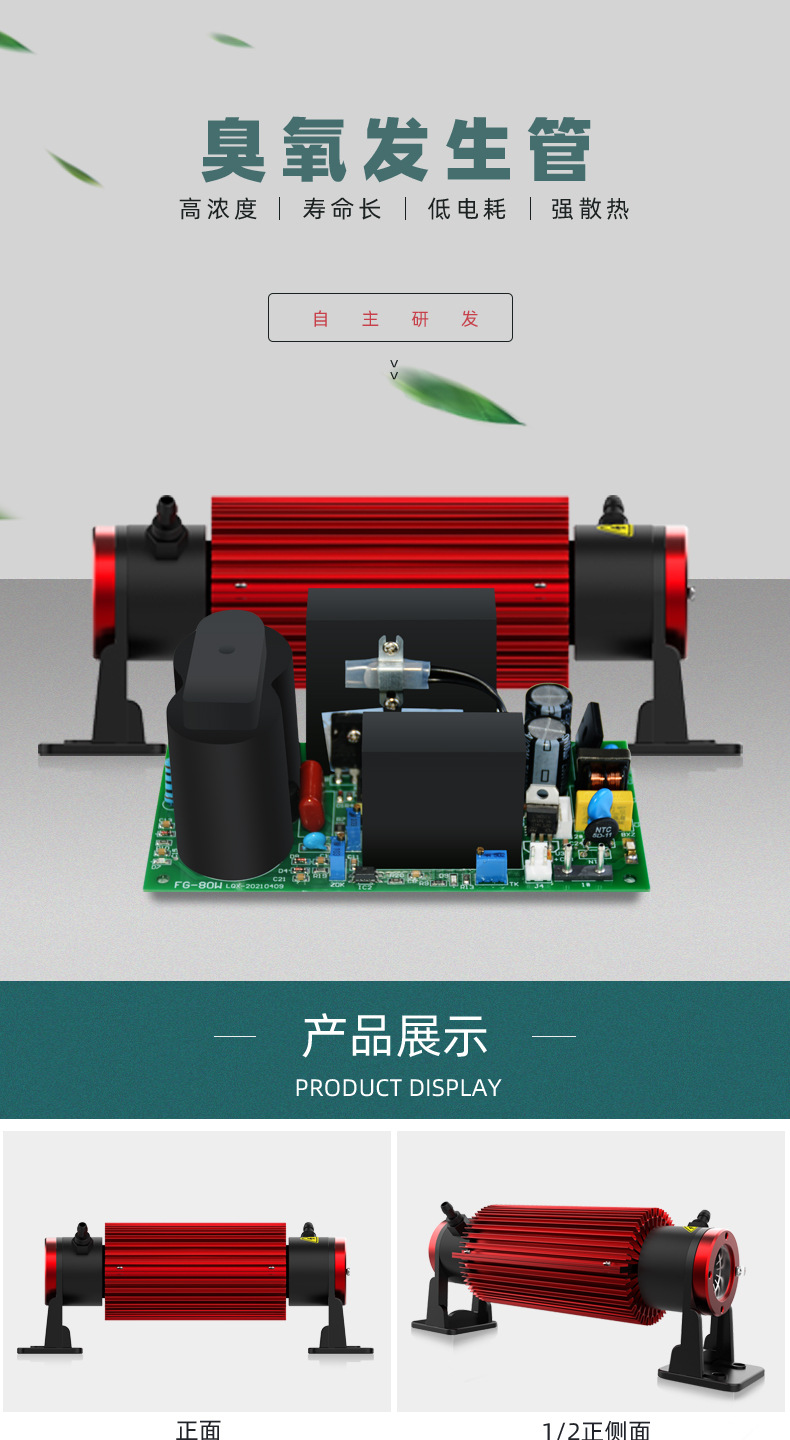

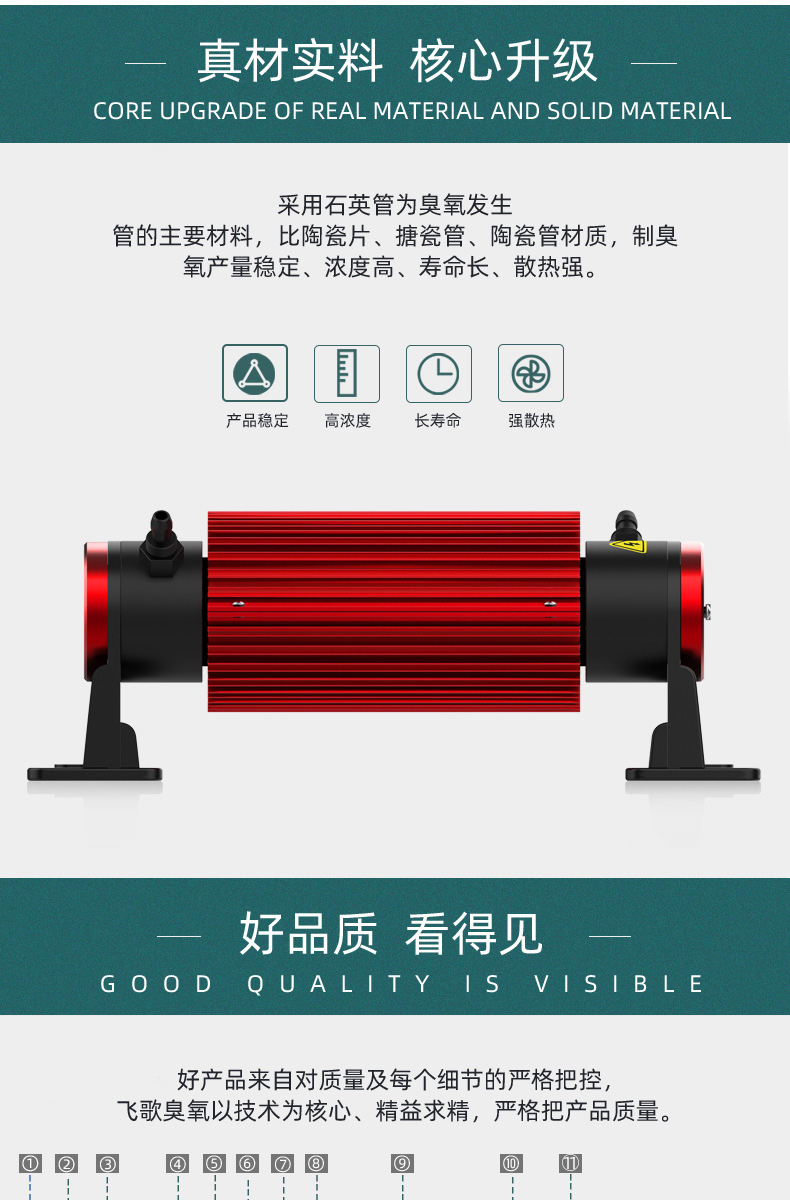

風冷型臭氧發生管（自主研發）

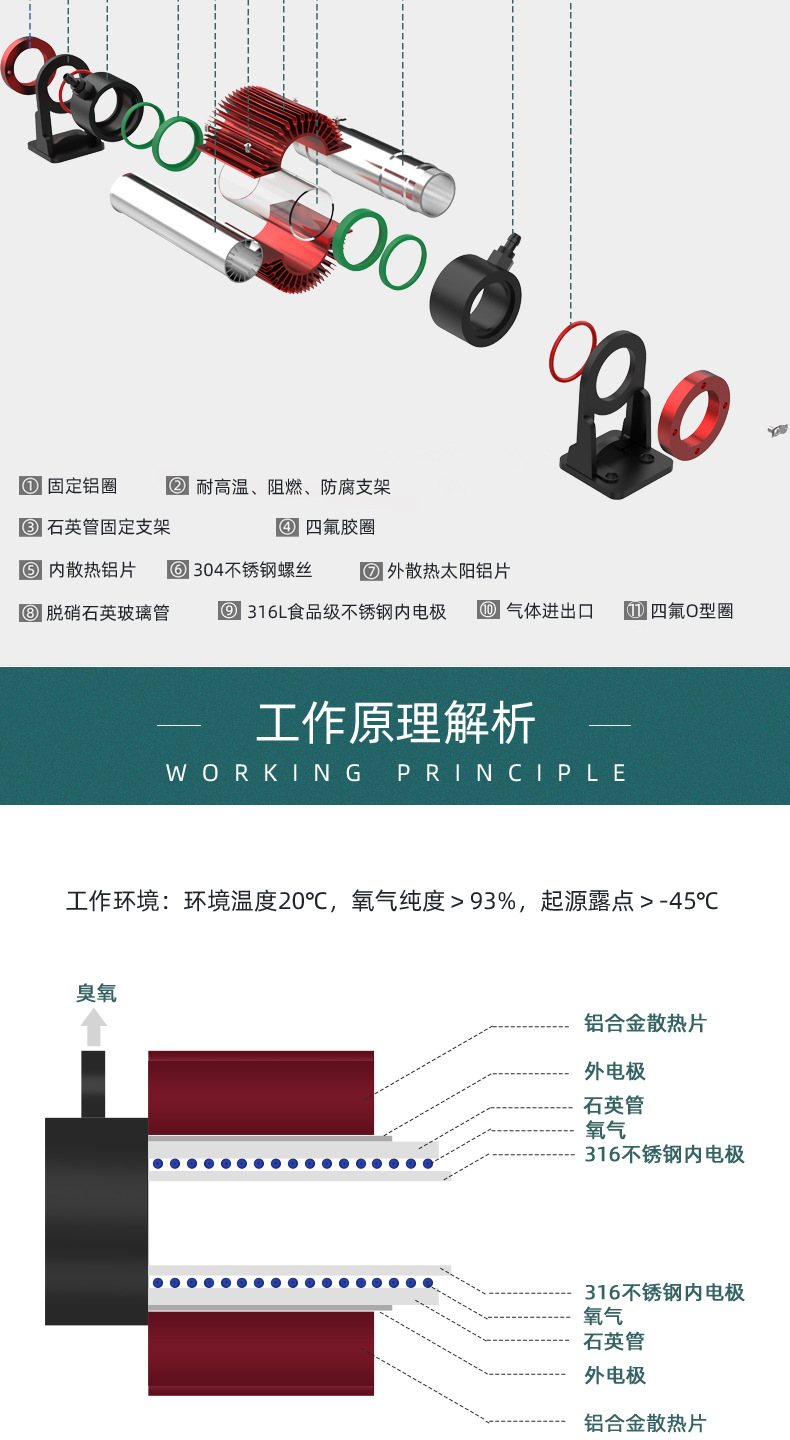

①固定鋁圈
②氣體進出口
③耐高溫、阻燃、防腐支架
④石英管固定支架
⑤內散熱鋁片
⑥304不銹鋼螺絲
⑦外散熱太陽鋁片
⑧脫石英玻璃管
⑨四氟膠圈
⑩316L食品級不銹鋼內電極
①四氟0型圈
|

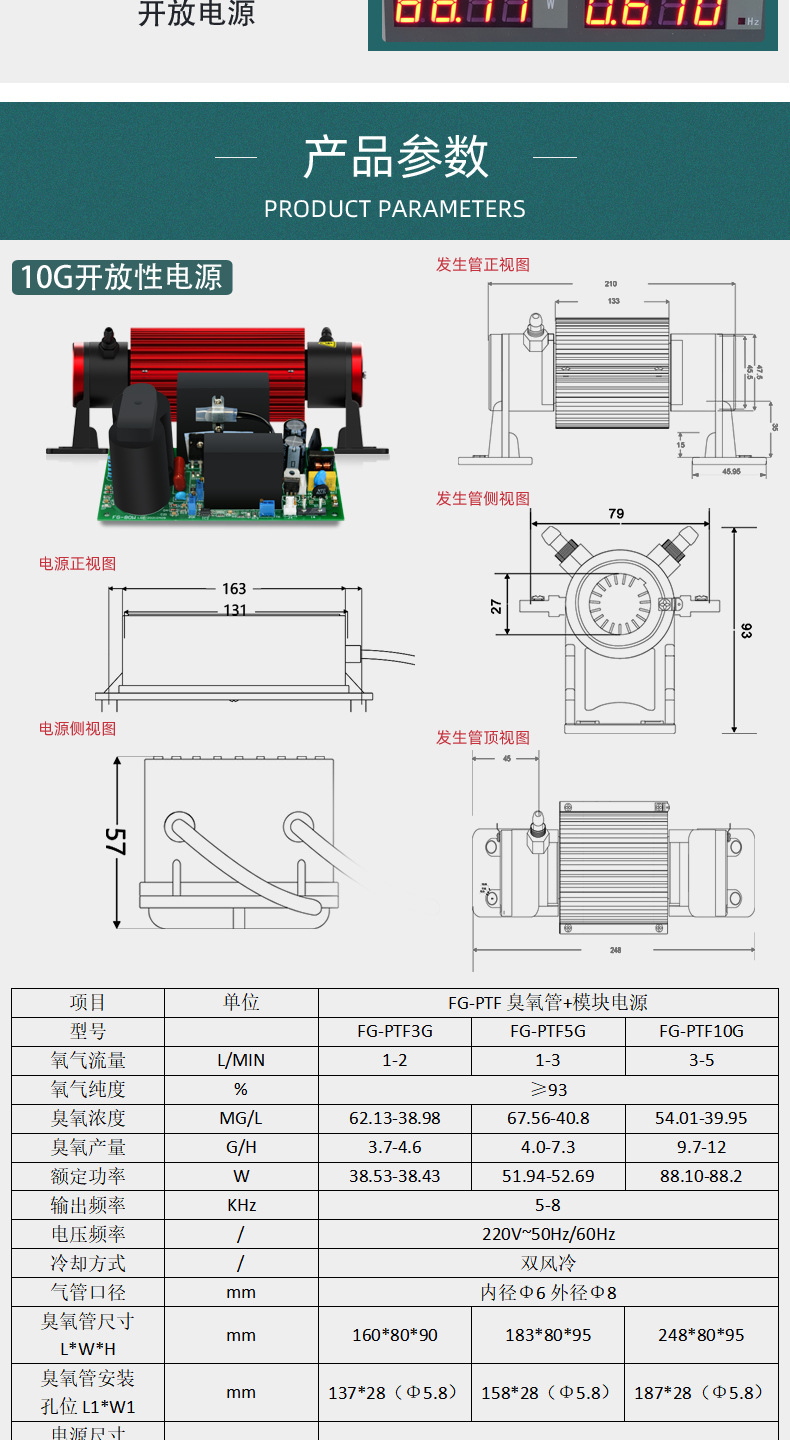

項目 |
FG-PTF 臭氧管+模塊電源 |
FG-PTF 臭氧管+開放性電源 |
|||||
|
型號 |
FG-PTF3G |
FG-PTF5G |
FG-PTF10G |
FG-PTF3G |
FG-PTF5G |
FG-PTF10G |
FG-PTF15G |
|
氧氣流量L/min |
1-2 |
1-3 |
3-5 |
1-2 |
1-3 |
3-5 |
3-5 |
|
氧氣純度% |
≥93 |
||||||
|
臭氧濃度MG/L |
62.13-38.98 |
67.56-40.8 |
54.01-39-95 |
43.62-32.23 |
54.89-32.44 |
49.28-35.7 |
56.56-37.41 |
|
臭氧產量G/H |
3.7-4.6 |
4.0-7.3 |
9.7-12 |
2.6-3.8 |
3.3-5.8 |
8.8-10.7 |
16.9-17.9 |
|
額定功率w |
38.53-38.43 |
51.94-52.69 |
88.10-88.2 |
36.48-35.76 |
45.95-44.59 |
88.62-90.60 |
149.3-149.6 |
|
輸出頻率KHz |
5-8 |
||||||
|
電源頻率 |
AC220V-50Hz/60Hz |
||||||
|
冷卻方式 |
雙風冷 |
||||||
|
氣管口徑mm |
內徑6；外徑8 |
||||||
|
臭氧管尺寸L*W*H |
160*80*90 |
183*80*95 |
248*80*95 |
160*80*90 |
183*80*95 |
248*80*95 |
380*80*95 |
|
臭氧管安裝孔位1*w1 |
137*28（5.8） |
158*28（5.8） |
187*28（5.8） |
137*28（5.8） |
158*28（5.8） |
187*28（5.8） |
284*28（5.8） |
|

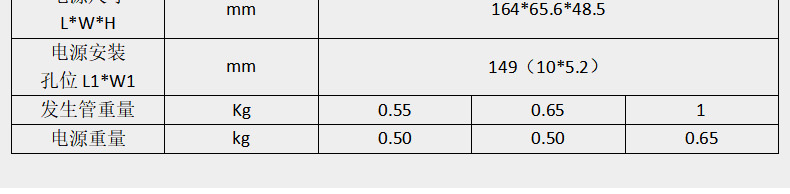

電源尺寸L*W*H |
164*65.6*48.5 |
210*86*66 |
180*80*66 |
||||
|
電源安裝孔位L1*W1 |
149（10*5.2） |
192*71（4） |
172*71（4） |
||||
|
發生管重量kg |
0.55 |
0.65 |
1 |
0.55 |
0.65 |
1 |
1.3 |
|
電源重量kg |
0.50 |
0.65 |
0.7 |
0.65 |
|||
